ボードソリューション事業トップ

半導体制御用基板設計の実績15年以上のテクニカは、“とことん”お客様の製品開発にお付き合いさせていただきます。

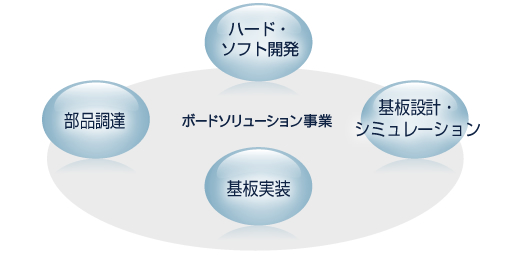

ご提供できるサービス

• 設計部門と実装部門の連携で、開発段階から量産性を考慮した基板開発ができます。
• ハード開発者が高速デジタル基板設計に対応し、FPGAなどのピンアサイン変更、コストがかさむシミュレーションの低価格化へのご提案など、コストと品質の両面を考慮したサービスをご提供できます。
• 納期に大きく影響する購入部品の納入状況をはじめとする部材状況を、随時お知らせすることが可能です。
• １枚からの実装も請け負います。
• ハード・ソフトの開発をまとめて受注できます。
• パターン設計は、即日お見積いたします。

サービスフローチャート

テクニカには、お客様のご要望に対し、提案書の作成からボードの設計・開発・部品調達・部品実装まで、一貫した開発・製造の体制があります。

ボードソリューション事業Ｑ＆Ａ

パターン設計の見積には、どのくらい日数がかかりますか？

ピン数、部品点数、基板サイズ、層数、伝送経路シミュレーション有無を教えていただければ、即日お見積いたします。

基板設計と基板製作を、まとめて発注するメリットは何ですか？

生産効率を考慮できるので、コスト削減、品質の向上につながります。
弊社では、実装委員会で設計と製造の担当者が話し合いを行い、常にお客様の視点で基板設計や基板実装ができる体制を整えております。

基板の試作として１枚だけ作りたいのですが、お願いできますか？

試作は、１枚から生産可能です。

回路設計は、どこまで対応できますか？

高速デジタル回路からアナログ回路設計まで対応しています。
